1.菜单设置说明：

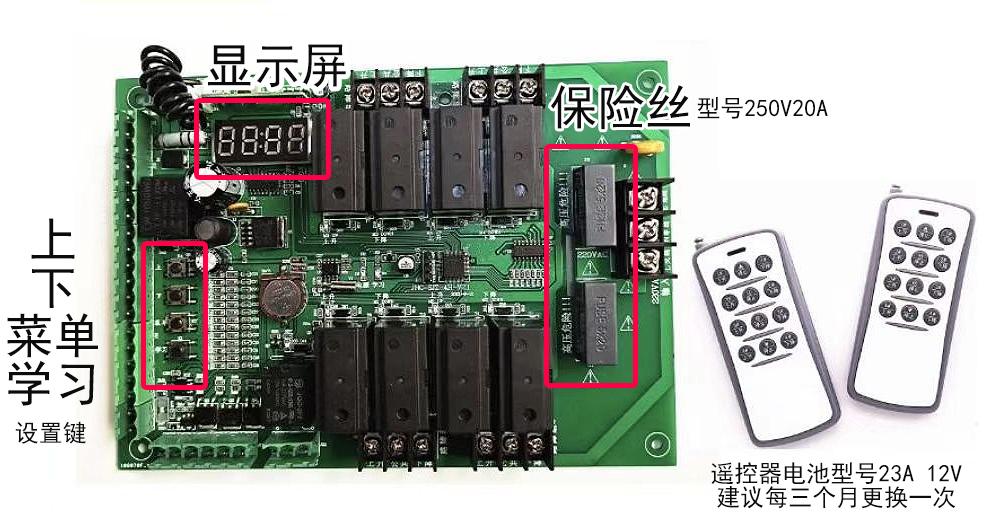

控制板按键：菜单键、上键、下键、学习键四个操作按键。
各功能键功能说明：
“菜单键”键：1：在待机界面中长按此键可进入系统菜单:
2：在系统菜单界面，选择相应菜单后按该键进入该菜单参数设置界面:
3：在菜单设置完毕后按此键保存参数并退到系统菜单界面。
“上”键：向上翻选择系统菜单和设置参数时+1 的功能
“下”键：向下翻选择系统菜单和设置参数时-1 的功能
NOTE: 在系统菜单和菜单设置界面，在 5 秒内无按键操作，系统自动退出菜单到待机界面。
例如要更改第一路电机运行保护时间操作：
第一步：长按“菜单键”键进入系统菜单，用“上”、“下”键分别向上和向下
翻选中“F 0 1”菜单（菜单说明见下）。
第二步：按“菜单”键进入第一路电机运行保护时间设置界面。
第三步：用“上”、“下”键分别向上和向下加减参数值。
第四步：设置完成后，按“菜单键”键保存退出。
退出菜单： 菜单翻选到“F 21”菜单，按“菜单键”键手动退出菜单或 5 秒不操作按键自动退出菜单。
2.学习编码：按住控制主板里面的学习键（红色）约 2 秒，出现显示屏 LERN待遥控学习灯亮时松开，用遥控手柄任意键不断发编码，学习成功后电路即有相应的动作。注：6 秒内如控制器无收到编码，即自动退出学习状态。
3.删除编码：按住控制主板里面的学习键不放（约 9 秒），遥控学习指示灯熄灭（LED 数码管显示 C---），即完成消除编码。
4.循环定时加压/定时上升加压功能注释：只有关（上升）到限位时才起 作用，手动或遥控中途按停止还没关（上升）到限位时不起作用，断电重新上电时也是不起作用。
5.锁地感功能，长按下图按键，所有柱子下降后，过地感就不会升起。（只有U40版本以上才有，在不确定的情况下，联系售后确定）
6.485功能有变化，现在有现成的软件可以通过485和电脑桌面软件去控制升降柱。（软件可联系售后拿取）
7.控制板参数设置说明：
控制板上电后 LED 屏上显示软件版本（例：U-40）后约 1 秒后再显示时间。
参数说明：
F01：第 1 路至 4 路升降柱电机上升与下降限位时间
用“上”、“下”键分别增加或减少时间，可设时间为 0.1-9.9 秒。（出厂默认为 4 秒{数值 40}，40*100ms=1000ms）
例如：按住菜单键，显示 F-01，按菜单键进入显示 1n40,为上升时间，再按菜单键进入显示 1u40，为下降时间，按上下键修改完后按菜单键确定保存退出。
F02：第 2 路升降柱电机上升与下降限位时间
用“上”、“下”键分别增加或减少时间，可设时间为 0.1-9.9 秒。（出厂默认为 4 秒{数值 40}，40*100ms=1000ms）
F03：第 3 路升降柱电机上升与下降限位时间
用“上”、“下”键分别增加或减少时间，可设时间为 0.1-9.9 秒。（出厂默认为 4 秒{数值 40}，40*100ms=1000ms）
F04：第 4 路升降柱电机上升与下降限位时间
用“上”、“下”键分别增加或减少时间，可设时间为 0.1-9.9 秒。（出厂默认为 4 秒{数值 40}，40*100ms=1000ms）
F05：遥控器组合控制方式 （默认值为 H-01）
H-01 为遥控器一开一标准模式：遥控器每行键分别打开相对应的升降柱电机。
H-02 为遥控器一开二模式：遥控器第二行键分别打开第一路与第二路升降柱电机，遥控器第四行键分别打开第三路与第四路升降柱电机。
H-03 为遥控器一开四模式：遥控器第四行键分别打开第一路至第四路升降柱电机。
F06：LED 工作模式+LED 闪烁频率
用“上”、“下”键分别增加或减少灯光闪烁频率，可设为 H-01 至 H-10参数值。（出厂默认为工作模式 LEd1，闪烁频率 H-02）
LED 工作模式 1：任意一根柱子上升时 R.G.B 三个端口同时输出闪烁，上升时限位时 R.G.B 三个端口同时输出长亮，任意一根柱子下降时 R.G.B 三个端口同时输出闪烁，8根柱子下降全部限位时R.G.B三个端口同时关闭。当分别接 R.G.B 三个端口这样还可以平均分流三个端口的电流，可以提高负单路的负载功率。
LED 工作模式 2：任意一根柱子上升或下降时 R.G.B 三个端口交替输出闪烁，8 根柱子上升全部限位后 R.端口（红灯）闪烁，G 与 B 端口灭，8 根柱子下降全部限位后 G.端口（绿灯）闪烁，R 与 B 端口灭.
LED 工作模式 3：任意一根柱子上升或下降时 R.G.B 三个端口交替输出闪烁，8 根柱子上升全部限位后 R.端口（红灯）常亮，G 与 B 端口灭，8 根柱子下降全部限位后 G.端口（绿灯）常亮，R 与 B 端口灭.
LED 工作模式 4：任意状态 R.G.B 三个端口交替输出闪烁。
注：长按遥控器停止键（5 键与 8 键）3 秒后可在任意状态下关灯。
F07：485 通迅 IP 地址
用“上”、“下”键分别增加或减少，可设为 1-99 参数值。（出厂默认为 1）
F08：反复开闸关闸测试
主要用于测试闸机控制板稳定性和老化测试。数码管显示 0000，此时不自动运行，按主板“上”、“下”键分别修改循环测试时间，如显示 0005则表示间隔 5 秒钟后自动上升与下降测试运行。
注：在测试模式，按菜单键退出测试
F09：年.月.日.星期.时间设置
按菜单键进入年.月.日.星期.时间，时，分设置，最后按菜单键保存退回，顺序：年 2003月 12日 12 星期 2时 12分 12
F10：LED 定时开关功能
上下键选择 OFF 时按菜单键确认强制关灯，ON 时按菜单键确认强制开灯（默认此模式 ON 强制开灯）C-ON 时按菜单键确认打开定时开关灯功能，On 时按菜单键确认设置开灯时间，按上下键时、分设置（如：18:00 晚上开灯），Off 时按菜单键确认设置关灯时间，按上下键时、分设置（如：06:00 白天关灯）最后按菜单键保存退回。注：定时功能打开时，如 6：00-17：59 时，柱子上升或下降时 R.G.B 三个端口交替输出闪烁，柱子停止运行时 R.G.B 三个端口同时关闭。
F11：定时上升加压设置
ON 打开定时上升加压功能. 默认（关闭定时上升加压功能）ON 时按菜单键进入加压时长设置（0.1 秒-9 秒，默认（打开 1.5 秒）），再按菜单键进入定时上升加压时间的小时设置，最后按菜单键保存退回。默认（7：00，分钟不做设置）OFF 时关闭定时上升加压功能 。
F12：循环定时加压时间（周期）设定
可设为 0-99 档，（1=10 分钟，2=20 分钟，3=30 分钟，以此类推）（出厂默认为 0 分钟），0 为不定时加压，最长为 16.5 小时。加压执行时长默认为 1.5 秒,可以在 F15 选项中第一个选项中设置加压执行时长。
F13：地感触发廷时上升时间
用“上”、“下”键分别增加或减少地感触发廷时上升时间，可设为 0-99参数值。（出厂默认为工作模式 10，1 秒，即地感 1 或地感 2 触发信号消失后廷时 1 秒后上升）
F14：车队功能
CDOF 为关闭车队功能，（默认关闭）。CDON 为打开车 队功能。开启后给下降信号 6 次车辆可连续通过 6 次地感后上升，最多 6 次。
F15：遥控切换
L-01：1527（12 键蓝灯）
L-02：2260（12 键红灯）
F16：继电器信号（联动）
P-00 1-4 降至限位后输出短接信号
P-01 1-4 升至限位后输出短接信号
P-02 上升时输出短接信号
P-03 下降时输出短接信号
P-04 上升与下降时输出短接信号
P-05 上升与下降时延时输出短接信号（加接触器用）
F17：遥控功能
L-01 开启遥控功能
L-02 转换为三键遥控功能
OFF 关闭遥控功能
F18：遥控器上升键延时
防止误触发，数值越大需要按按键的时间越久
F19：遥控器上升键解锁模式
开启后 10 秒后自动锁上升键，按 5 或 8 键解锁
LO-0 表示关闭
LO-1 表示打开
F20：查软件版本号与恢复出厂设置
按菜单键显示版本号 U40 再按菜单键显示 C---时模式，按菜单键确认恢复出厂设置，主板所有参数恢复到出厂设置。
F21：退出菜单
退出菜单。或 5S 内无按键操作自动退出
线控：上升 1 2 和公共短接时为所有柱子上升。
上升 1 与公共给手动闭合开关信号时，1 至 2 路柱子执行上升动作.
上升 2 与公共给手动闭合开关信号时，3 至 4 路柱子执行上升动作
线控：
停止与公共给手动闭合开关信号时，1 至 4 路柱子执行停止动作
车牌识别/线控：下降 1 2 和公共短接时为所有柱子下降。
下降 1 与公共给手动闭合开关信号时，1 至 2 路柱子执行下降动作
下降 2 与公共给手动闭合开关信号时，3 至 4 路柱子执行下降动作
红外防顶：红外 1 2 和公共短接时为触发红外 1 2。
红外 1 与公共给闭合开关信号时，1 至 2 路柱子上升过程中自动转为下降动作，如果信号持续闭合时，则屏蔽 1 至 2 路柱子上升动作。
红外 2 与公共给闭合开关信号时，3 至 4 路柱子上升过程中自动转为下降动作，如果信号持续闭合时，则屏蔽 3 至 4 路柱子上升动作。
地感功能：地感 1 2 和公共短接时为触发地感 1 2。
地感 1 与公共给闭合开关信号时，1 至 2 路柱子上升过程中（未到上升限位停机时）自动转为下降动作，闭合信号从闭合到断开后自动执行上升动作，如果信号持续闭合时，则屏蔽 1 至 2 路柱子上升动作。（上升限位停止后触发地感信号无效）
地感 2 与公共给闭合开关信号时，3 至 4 路柱子上升过程中（未到上升限位停机时）自动转为下降动作，闭合信号从闭合到断开后自动执行上升动作，如果信号持续闭合时，则屏蔽 3 至 4 路柱子上升动作。（上升限位停止后触发地感信号无效）
特别提示：
- 使用一段时间后，若遥控距离缩短，请检查主机安装位置是否会被金属物遮
蔽或电池电量不足，遥控器使用 DC12V，23A 电池，注意更换。遥控距离受天气
影响较大，在雨，雾，风，等恶劣气候条件下，遥控距离有所缩短，此为正常现
象。
- 保险丝为 250V20A。
