安装事项

1、安装时电磁阀/LED灯电源线不宜过长，过长会影响电压（低电压表现更明显），影响电磁阀/LED灯的正常使用，建议不要超过50米。

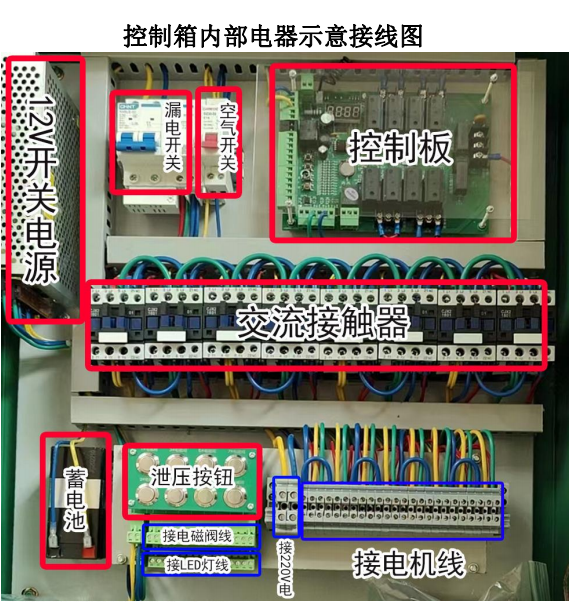

2、电磁阀在第一排接线端子，接线端从第一个开始，连续2个为一组，电磁阀接线不分正负，LED灯要注意正负极；

3、LED灯线在下面第二排接线端子，接线端从第一个开始，连续2个为一组，按照零线在左火线在右的前后顺序对应接。

4、所有线接好，轻微拔一下线头看是否将线已接紧牢固，确保所有线已接好后将左上角的漏电总开关打开。

5、左上角漏电开关旁边的空气开关为蓄电池充及停电状态下电磁阀电池的开关，当停电需要将升降柱泄压下降时打开此空气开关，即可使用蓄电池里的电按电磁阀按钮将升降柱下降一次。待到市电恢复正常后充电3-5小时后在将空气开关拨下，以防止电池长时间通电鼓包损坏。

储线盒线头的处理方式

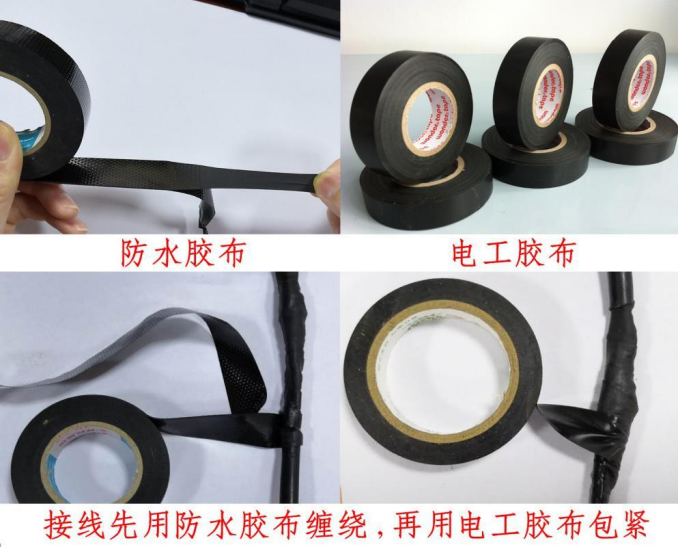

把线/PVC管接好之后，先用防水胶布拉伸之后紧密缠绕接口处，再用普通电工胶布再次缠绕接口处，以达到绝对防水防护的效果

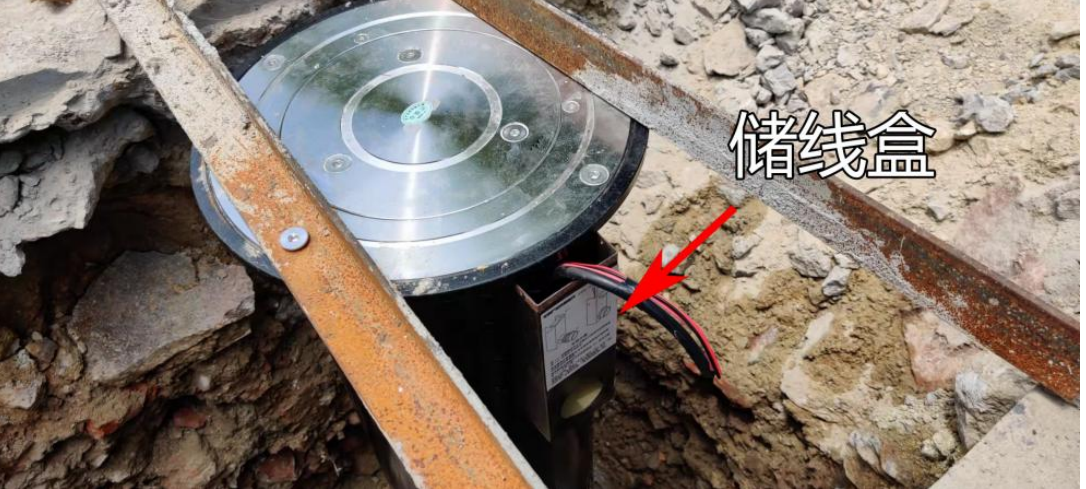

储线盒线头处理

将储线盒顶部盖子用螺丝刀把两侧螺丝卸下，将接线盒内的电 缆线从接线盖位置拉出（如上图所示），将线缆接好并处理好 线头的绝缘防水后，把接线头回塞到接线盒内，再套上配好的 线盒接头扭紧到线盒里。

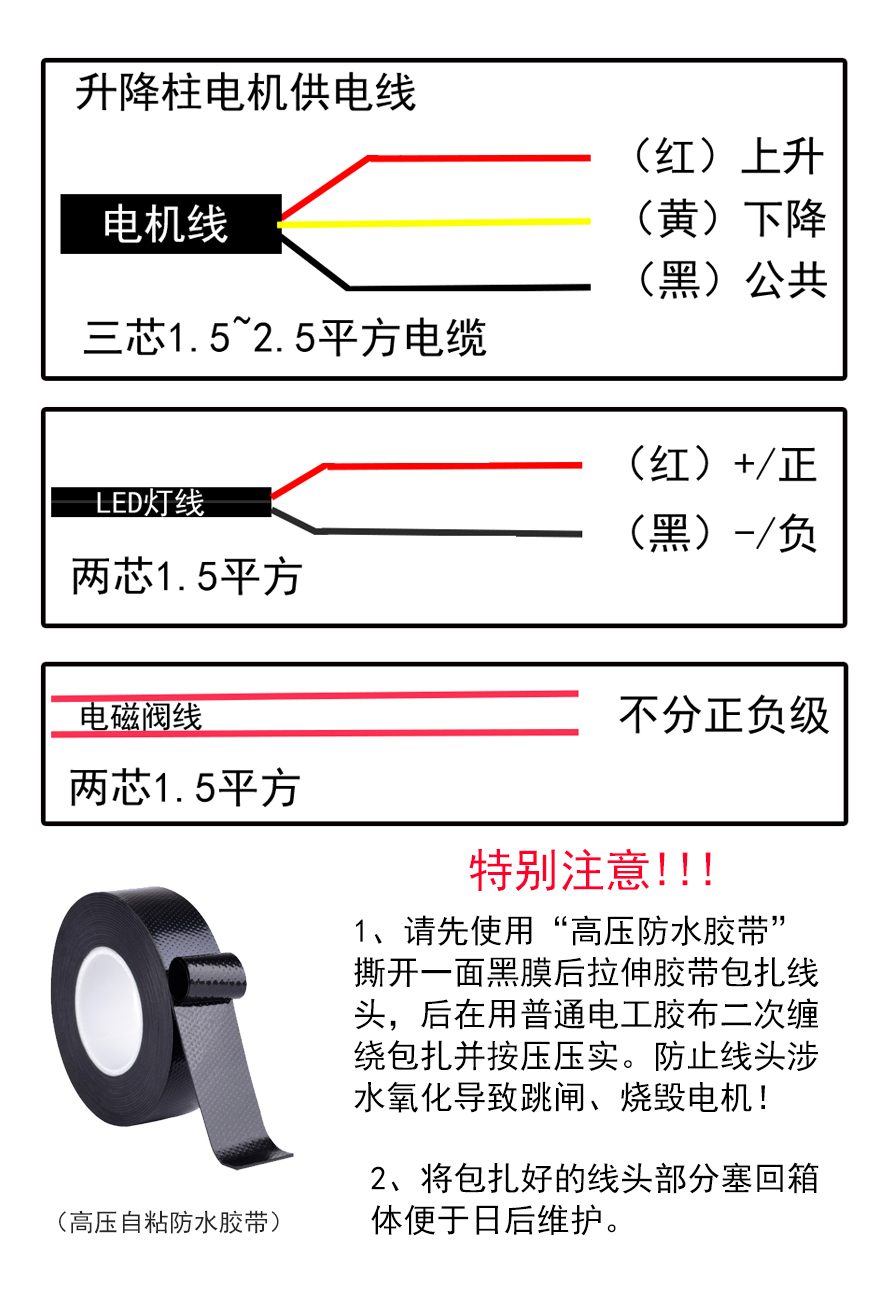

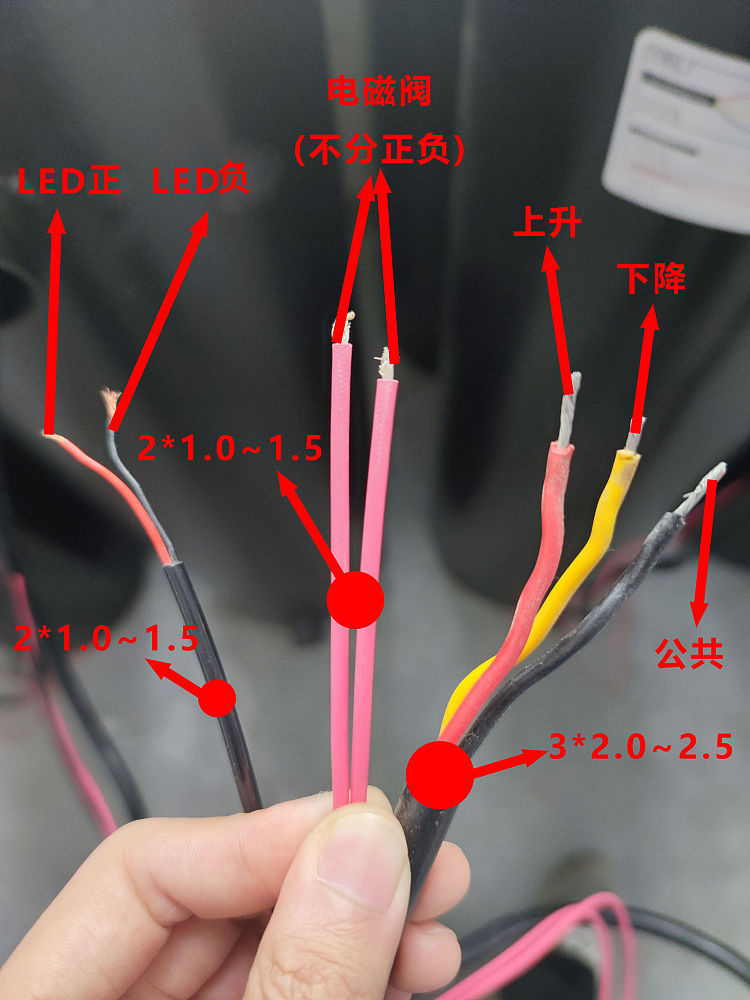

注：原配电机线为3芯电缆线 红色线（上升）、黄色线（下 降）、黑色线（公共）。两根单独黑色（或红色）的是电磁阀 线、黑红线是LED灯线。
